MENNEKES Amtron 4Business: OCPP–Konfiguration mit dem e‑mobilio e‑Abrechnungssystem
Warnhinweis für die Softwarekonfiguration Ihrer Wallbox
Diese Anleitung beschreibt die softwareseitige Konfiguration und technische Anbindung der Wallbox an das Abrechnungssystem von e-mobilio. Diese Anleitung umfasst keine Installation der Wallbox und keine Arbeiten an der Verkabelung oder an sonstigen spannungsführenden Bauteilen. Öffnen Sie die Wallbox nicht und nehmen Sie keine Veränderungen an elektrischen Anschlüssen oder internen Komponenten vor. Dies ist für die hier beschriebene Konfiguration nicht erforderlich und darf ausschließlich durch eine qualifizierte Elektrofachkraft bzw. nach den Vorgaben des Wallbox-Herstellers erfolgen.
Schritt-für-Schritt-Anleitung
MENNEKES Amtron-Ladestation &e-mobilio e-Abrechnungssystem
Voraussetzungen
-
Die Ladestation ist an die Stromversorgung angeschlossen.
-
Die Ladestation wurde erfolgreich installiert und eingerichtet.
-
Es besteht eine stabile Internetverbindung (WLAN oder 4G).
-
Die Ladestation ist mit der Mannekes App verbunden.
Schritt 1:
Verbindung herstellen
- Zugriff auf die Weboberfläche
Für die Konfiguration stehen Ihnen zwei Möglichkeiten zur Verfügung:
Sie können diese entweder über die 4Installers App auf Ihrem Smartphone oder alternativ über einen Webbrowser durchführen. Wählen Sie das für Sie am besten geeignete Vorgehen aus.
VARIANTE A: Über Mobilgerät (4Installers App)
Öffnen Sie die 4Installers App.Wählen Sie die gewünschte Ladestation aus der Geräteliste. Starten Sie die Verbindung zur Weboberfläche direkt über die App.
VARIANTE B: Über Laptop oder PC
Verbinden Sie sich mit dem lokalen WLAN der Ladestation.Alternativ: Stellen Sie sicher, dass sich Ihr Gerät im gleichen Netzwerk befindet.Öffnen Sie einen Webbrowser (z. B. Chrome, Safari oder Edge).Geben Sie die IP-Adresse oder Geräte-URL in die Adresszeile ein.

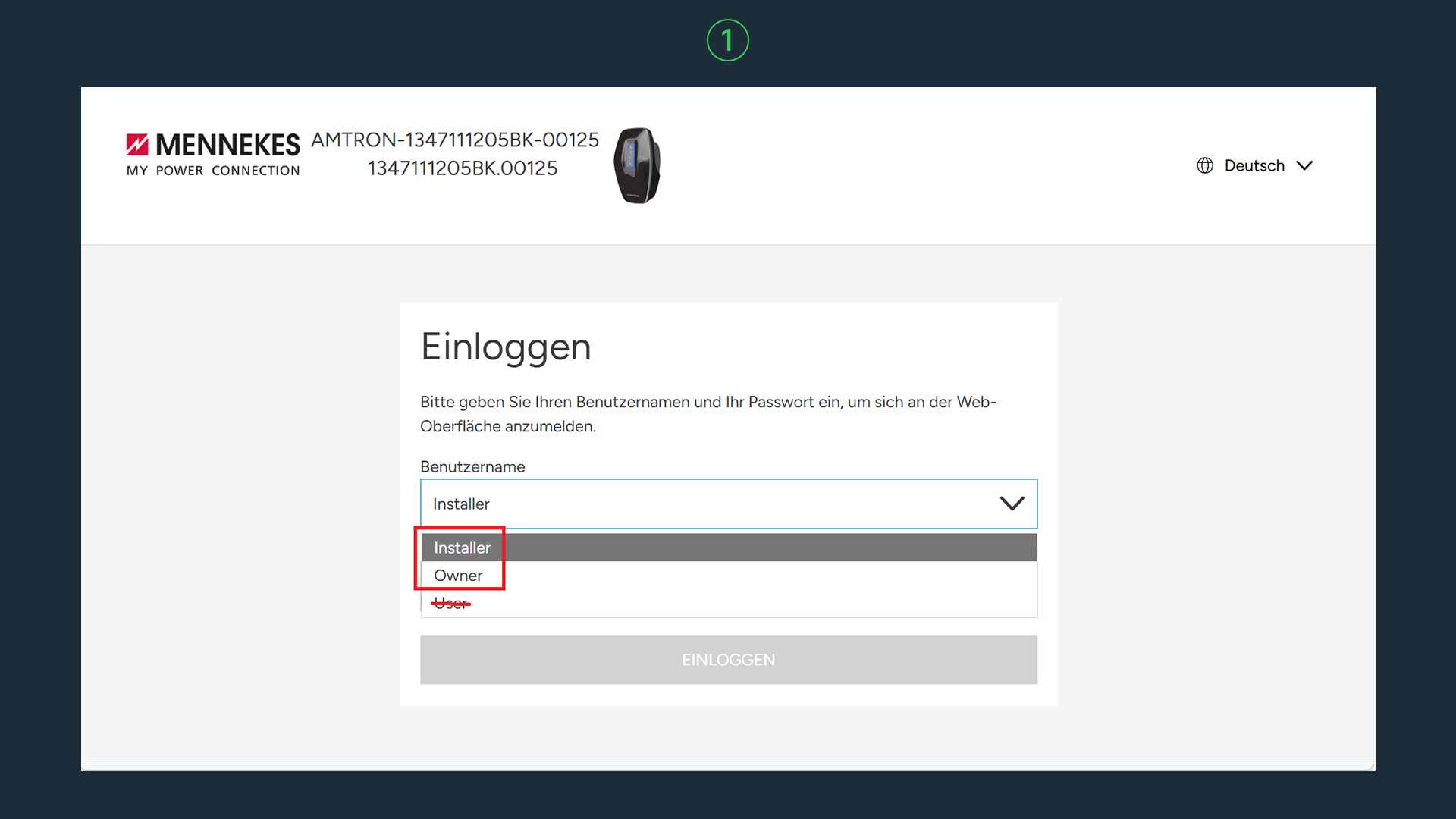

! Hinweis:
Melden Sie sich als „Installer” oder „Owner” und nicht als „User” an. Die IP-Adresse finden Sie auf dem beigefügten Aufkleber.

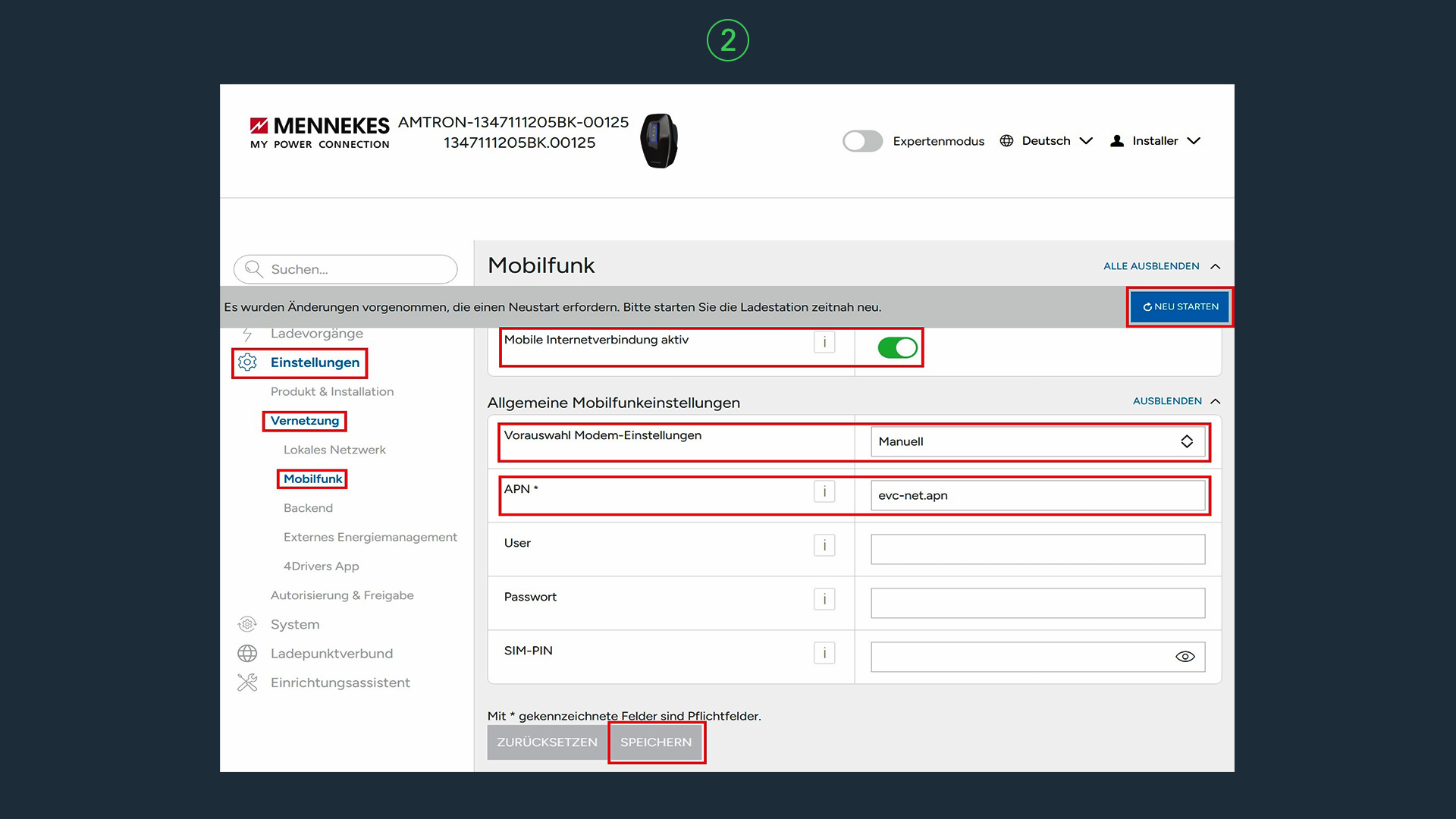

Schritt 2:
Mobilfunk einrichten (nur bei SIM-Karte)
- Navigation:
Menü: Einstellungen ›› Vernetzung ›› Mobilfunk - Konfiguration:
Mobile Internetverbindung: EIN
Modem-Einstellungen: Manuell
APN: evc-net.apn - Abschluss:
Speichern Sie die Einstellungen und starten Sie den Ladepunkt
anschließend neu.

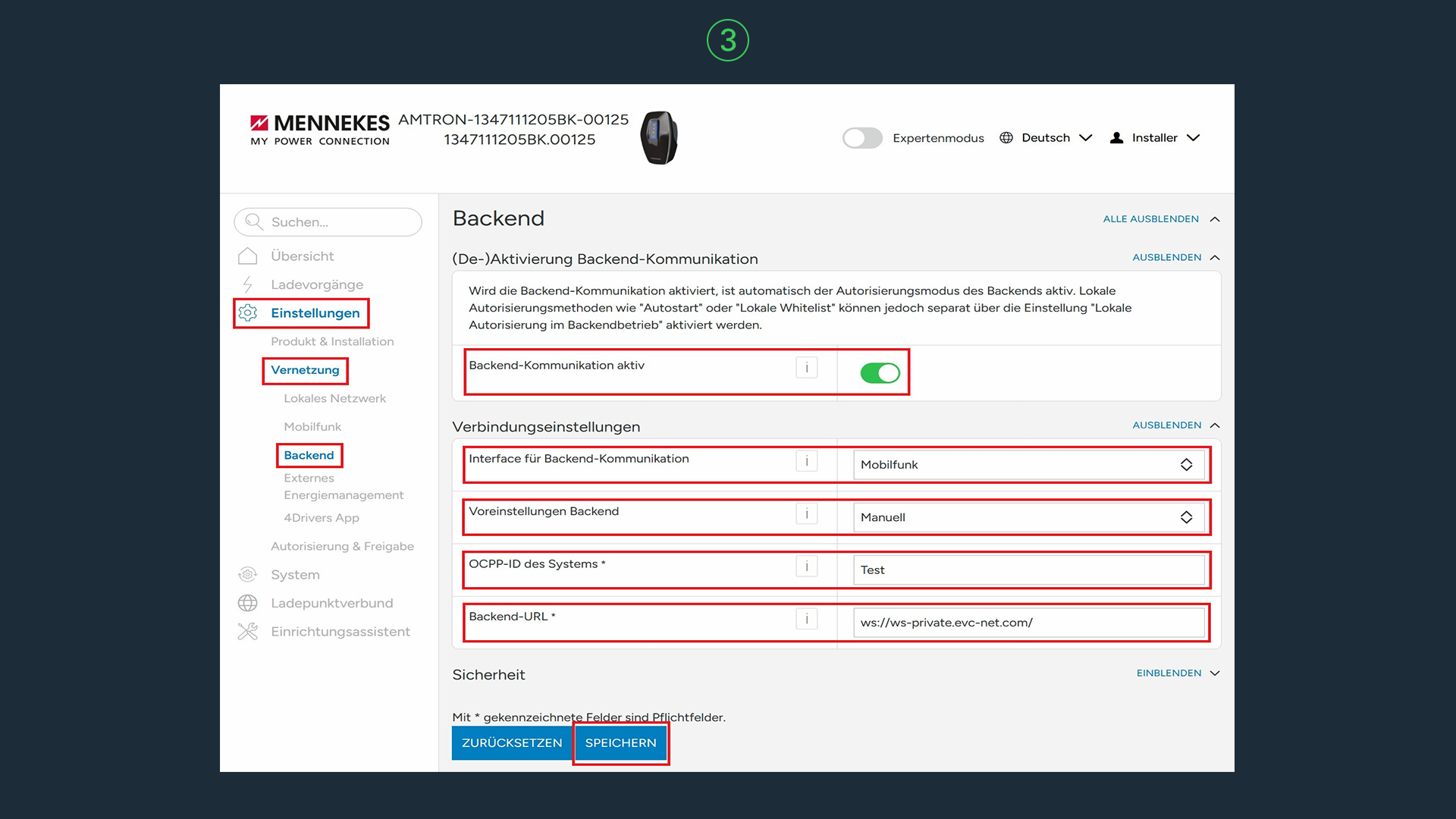

Schritt 3:
OCPP Konfiguration
-
Navigation:
• Menü: Backend -
Einstellungen:
• Backend-Kommunikation: EIN
• Interface: Mobilfunk, LAN oder WLAN (je nach Installation)
• Backend-Voreinstellung: Manuell -
Einzutragende Daten:
• OCPP-ID (Charge Point ID): Von e-mobilio bereitgestellte ID eintragen• Backend-URL:- Bei Mobilfunk (SIM): ws://ws-private.evc-net.com/- Bei LAN/WLAN: ws://ws.evc-net.com/ -
Abschluss:
Speichern Sie die Einstellungen und starten Sie den Ladepunkt anschließend neu.

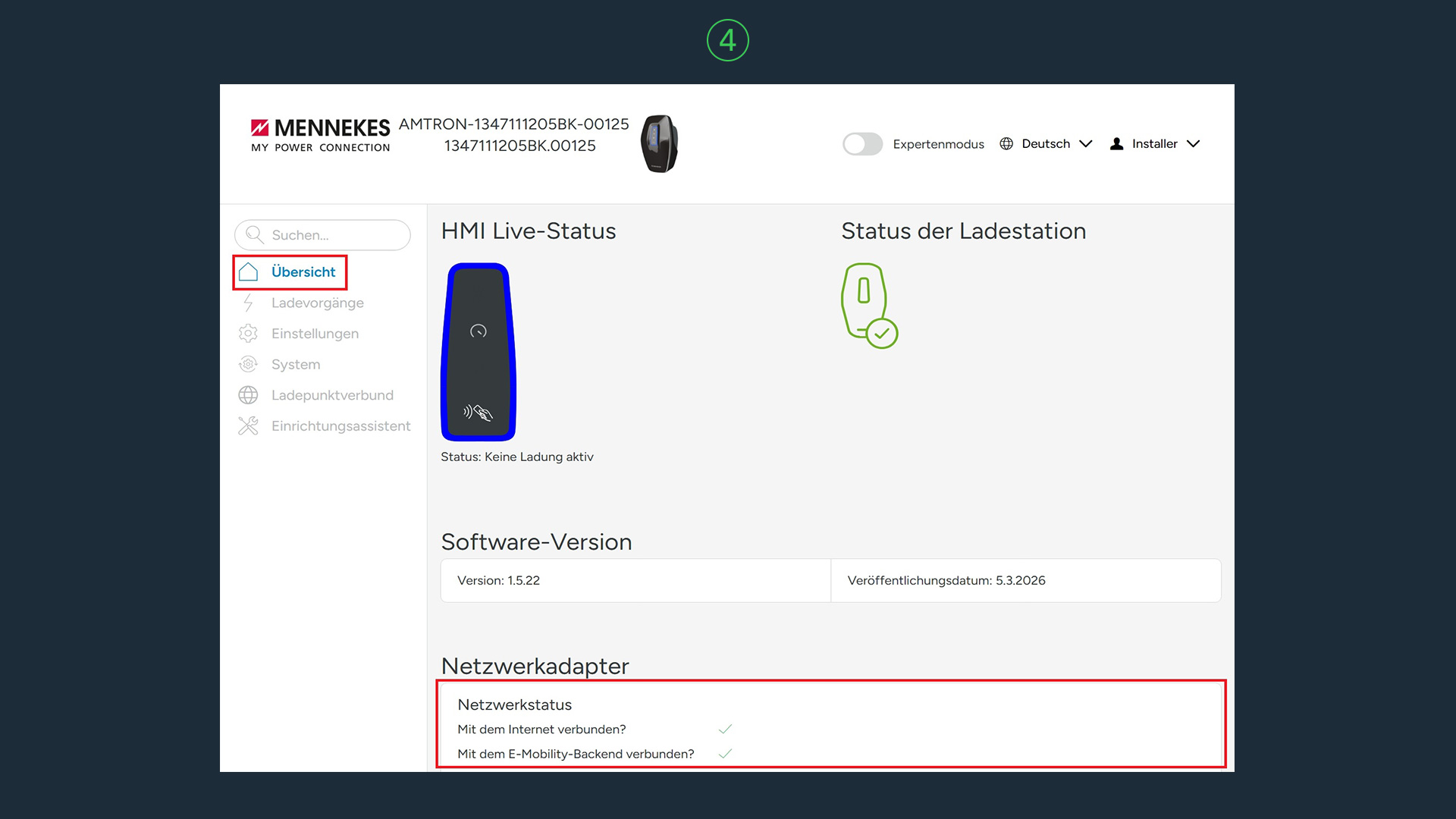

Schritt 4:
Verbindung prüfen
-
Nach dem Neustart verbindet sich die Ladestation automatisch mit dem e-mobilio e-Abrechnungssystem.
Die Prüfung erfolgt entweder im e-mobilio e-Abrechnungssystem oder in der Weboberfläche der Ladestation.
Die Konfiguration ist jetzt abgeschlossen.
Warnhinweis für die Softwarekonfiguration
Ihrer Wallbox
Diese Anleitung beschreibt die softwareseitige Konfiguration und technische Anbindung der Wallbox an das Abrechnungssystem von e-mobilio. Diese Anleitung setzt voraus, dass die Wallbox bereits ordnungsgemäß installiert und grundsätzlich betriebsbereit ist.
Die Konfiguration erfolgt ausschließlich über die in dieser Anleitung genannte Software bzw. Bedienoberfläche (z. B. App, Web-Portal, Display).
Diese Anleitung umfasst keine Installation der Wallbox und keine Arbeiten an der Verkabelung oder an sonstigen spannungsführenden Bauteilen. Öffnen Sie die Wallbox nicht und nehmen Sie keine Veränderungen an elektrischen Anschlüssen oder internen Komponenten vor. Dies ist für die hier beschriebene Konfiguration nicht erforderlich und darf ausschließlich durch eine qualifizierte Elektrofachkraft bzw. nach den Vorgaben des Wallbox-Herstellers erfolgen.
Beachten Sie stets vorrangig die Sicherheits-, Bedienungs- und Installationshinweise des Wallbox-Herstellers, insbesondere die dort beschriebenen elektrotechnischen Sicherheitsregeln.
Weicht ein Schritt in dieser Anleitung im Einzelfall von den Vorgaben des Herstellers ab, setzt er einen Eingriff in die elektrische Installation voraus oder sind Sie sich über die sichere Durchführung nicht sicher, brechen Sie die Konfiguration ab. Wenden Sie sich in diesem Fall an eine qualifizierte Elektrofachkraft, den Hersteller-Support oder unseren Support.
e-mobilio haftet nicht für Schäden, die dadurch entstehen, dass von dieser Anleitung abgewichen wird oder die Hinweise nicht berücksichtigt werden. Dieser Haftungsausschluss gilt nicht, soweit ein vorsätzliches oder grob fahrlässiges Verhalten von e-mobilio zugrunde liegt. Dieser Haftungsausschluss gilt ebenfalls nicht bei einfacher Fahrlässigkeit, sofern Leben, Körper oder Gesundheit oder eine wesentliche Vertragspflicht (d. h. eine Pflicht, deren Erfüllung die ordnungsgemäße Durchführung des Vertrags überhaupt erst ermöglicht und auf deren Einhaltung regelmäßig vertraut werden darf) verletzt wird; im Fall einer Verletzung wesentliche Vertragspflichten ist die Haftung von e-mobilio auf den bei Vertragsschluss vorhersehbaren und vertragstypischen Schaden begrenzt. Zwingende gesetzliche Haftungsvorschriften, insbesondere das Produkthaftungsgesetz, bleiben unberührt.
