Kathrein AC40/AC60: OCPP-Konfiguration mit dem e‑mobilio e‑Abrechnungssystem

Header-KATHREIN

Warnhinweis für die Softwarekonfiguration Ihrer Wallbox

Diese Anleitung beschreibt die softwareseitige Konfiguration und technische Anbindung der Wallbox an das Abrechnungssystem von e-mobilio. Diese Anleitung umfasst keine Installation der Wallbox und keine Arbeiten an der Verkabelung oder an sonstigen spannungsführenden Bauteilen. Öffnen Sie die Wallbox nicht und nehmen Sie keine Veränderungen an elektrischen Anschlüssen oder internen Komponenten vor. Dies ist für die hier beschriebene Konfiguration nicht erforderlich und darf ausschließlich durch eine qualifizierte Elektrofachkraft bzw. nach den Vorgaben des Wallbox-Herstellers erfolgen.

Bitte beachten Sie den Warnhinweis am Seitenende >

Kathrein AC40/AC60

Schritt-für-Schritt-Anleitung

OCPP-Konfiguration:
 Kathrein AC40/AC60-Ladestation & e-mobilio
e-Abrechnungssystem

Voraussetzungen

  • Die Ladestation an die Stromversorgungangeschlossen und betriebsbereit ist
  • Eine stabile Internetverbindung über WLAN oder LAN besteht
  • Die Zugangsdaten der Ladestation bekannt sind
  • Sich das verwendete Endgerät im selben Netzwerk wie die Ladestation befindet
  • Die von e-mobilio bereitgestellte Kommunikations-ID vorliegt.

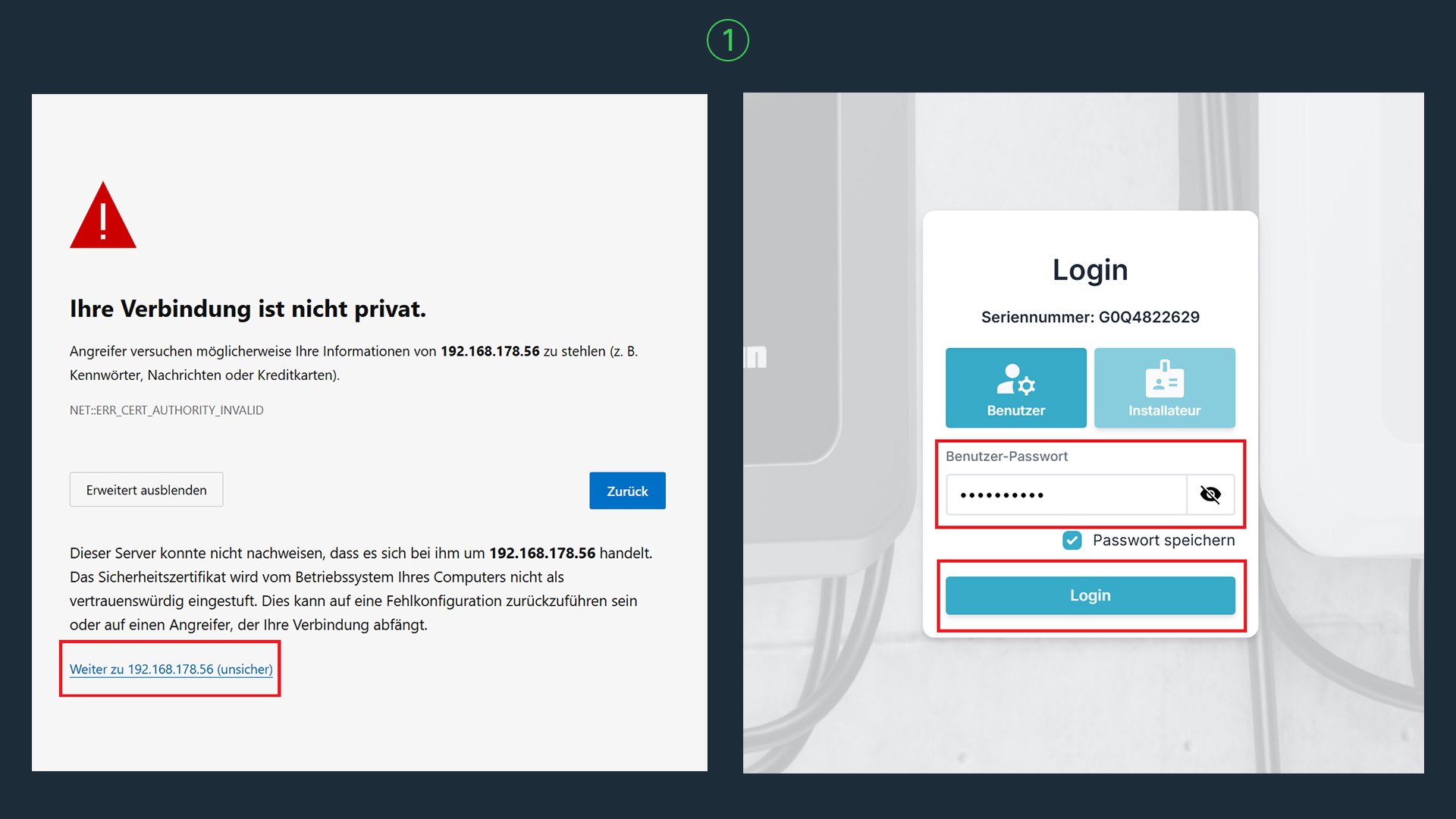

 Schritt 1:
Verbindung zur Ladestation herstellen

Bild-1-Sep-28-2026-02-12-41-9122-PM
  • Öffnen Sie einen Webbrowser. Alternativ können Sie auch die Kathrein easyCharging App verwenden. Das Vorgehen ist bei beiden Varianten identisch.
  • Geben Sie die Webadresse Ihrer Ladestation ein. Diese finden Sie auf dem silbernen Aufkleber auf der Rückseite Ihrer Bedienungsanleitung. Die Webadresse beginnt mit: https://KWB...
  • Alternativ können Sie die IP-Adresse der Ladestation verwenden.
  • Anschließend öffnet sich das Anmeldefenster Ihrer Kathrein-Ladestation. Melden Sie sich mit dem zugehörigen Passwort an. Dieses finden Sie ebenfalls auf dem silbernen Aufkleber in der Bedienungsanleitung.
Öffnen Sie einen Webbrowser. Alternativ können Sie auch die Kathrein easyCharging App verwenden. Das Vorgehen ist bei beiden Varianten identisch. Geben Sie die Webadresse Ihrer Ladestation ein. Diese finden Sie auf dem silbernen Aufkleber auf der Rückseite Ihrer Bedienungsanleitung. Die Webadresse beginnt mit: https://KWB... Alternativ können Sie die IP-Adresse der Ladestation verwenden. Anschließend öffnet sich das Anmeldefenster Ihrer Kathrein-Ladestation. Melden Sie sich mit dem zugehörigen Passwort an. Dieses finden Sie ebenfalls auf dem silbernen Aufkleber in der Bedienungsanleitung.

Hinweis

Falls die Meldung „Ihre Verbindung ist nicht privat“ erscheint, klicken Sie auf „Erweitert“ und anschließend auf den angezeigten Link.
Hinweis

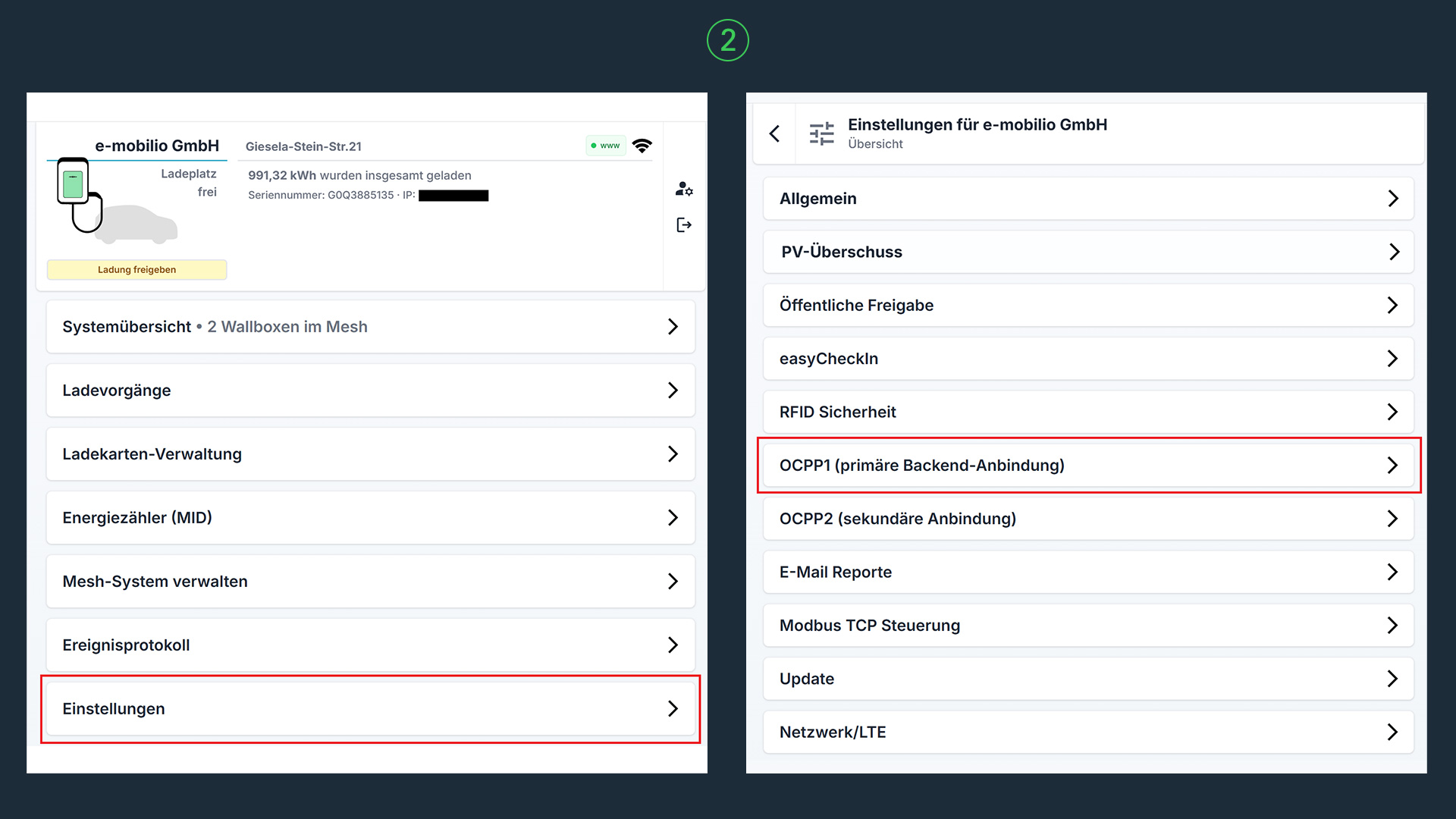

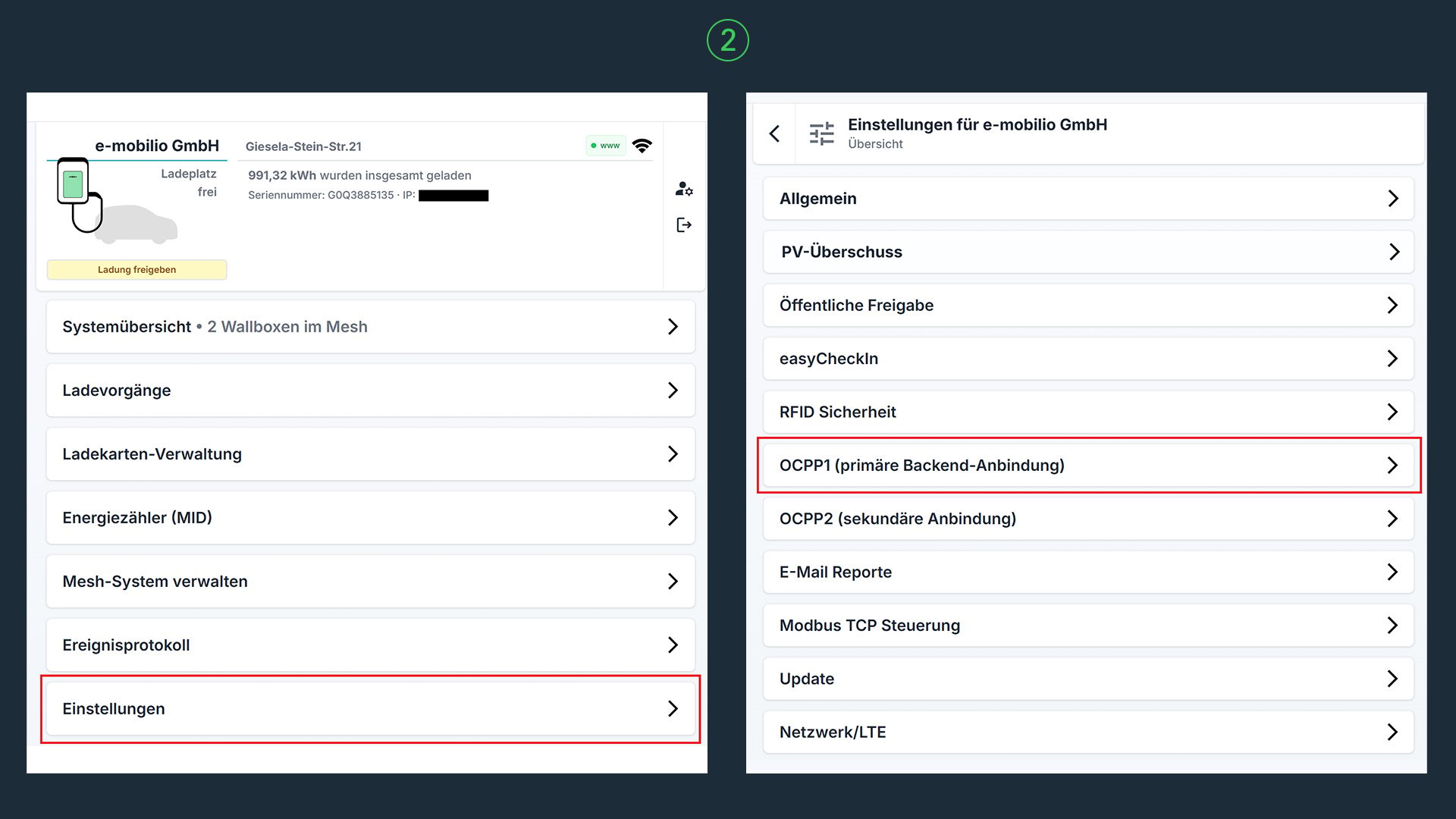

Schritt 2:
OCPP-Menü öffnen

Bild-2-Sep-28-2026-02-12-41-8197-PM
  • Öffnen Sie im Hauptmenü den Bereich „Einstellungen“.
  • Wählen Sie anschließend den Menüpunkt „OCPP1“ aus.
Öffnen Sie im Hauptmenü den Bereich „Einstellungen“. Wählen Sie anschließend den Menüpunkt „OCPP1“ aus.

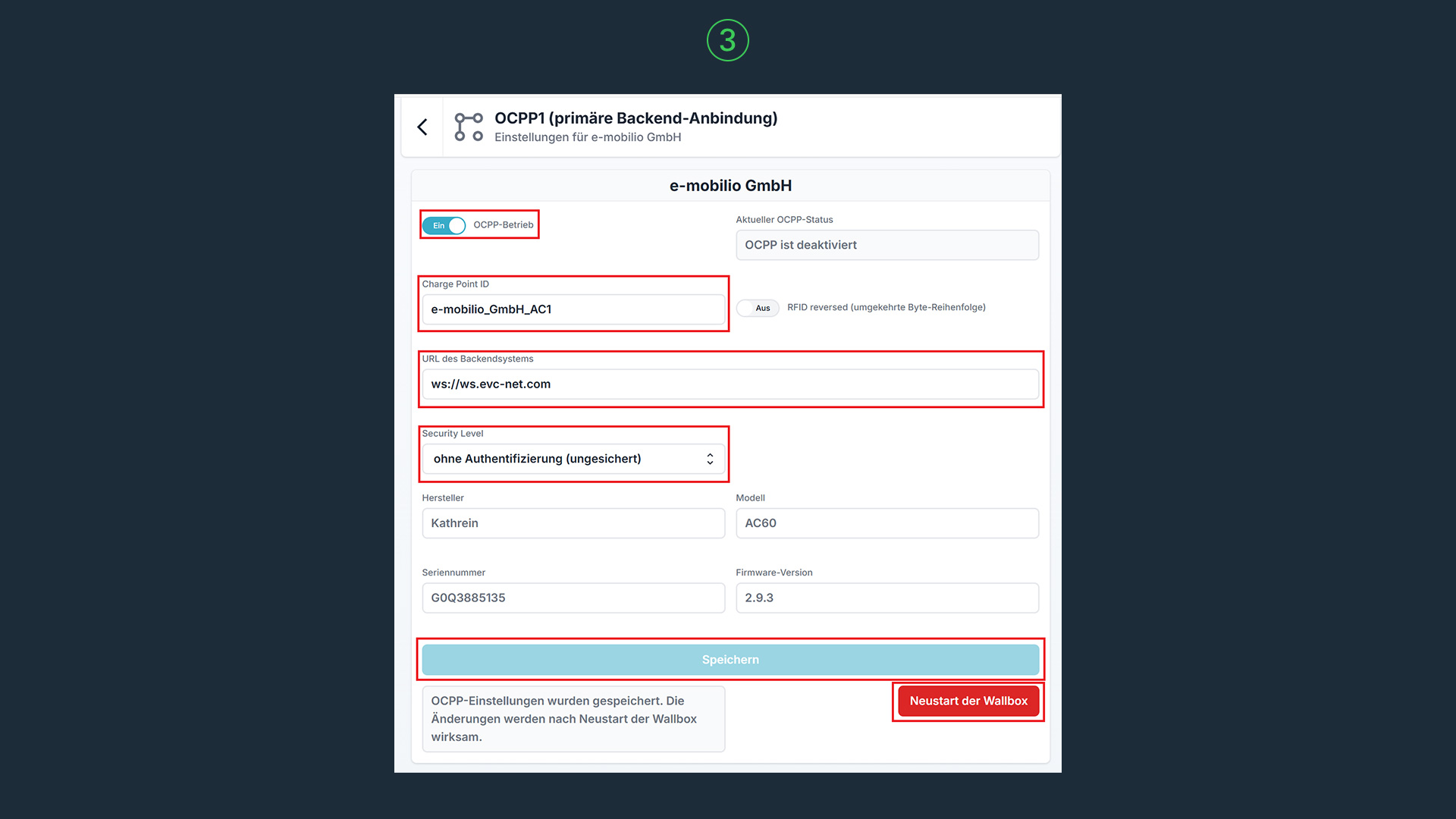

Schritt 3:
OCPP-Konfiguration

Bild-3-Sep-28-2026-02-12-41-8898-PM
  • Schalten Sie den „OCPP-Betrieb“ ein.
  • Tragen Sie unter „Charge Point ID“ die von e-mobilio bereitgestellte Kommunikations-ID ein.
  • Geben Sie unter „URL des Backendsystems“ die URL ws://ws.evc-net.com ein.
  • Stellen Sie den „Security Level“ auf „Ohne Authentifizierung (ungesichert)“.
  • Speichern Sie anschließend die Einstellungen.
  • Die Ladestation fordert Sie nun zu einem Neustart auf. Führen Sie diesen Neustart durch.
Schalten Sie den „OCPP-Betrieb“ ein. Tragen Sie unter „Charge Point ID“ die von e-mobilio bereitgestellte Kommunikations-ID ein. Geben Sie unter „URL des Backendsystems“ die URL ws://ws.evc-net.com ein. Stellen Sie den „Security Level“ auf „Ohne Authentifizierung (ungesichert)“. Speichern Sie anschließend die Einstellungen. Die Ladestation fordert Sie nun zu einem Neustart auf. Führen Sie diesen Neustart durch.

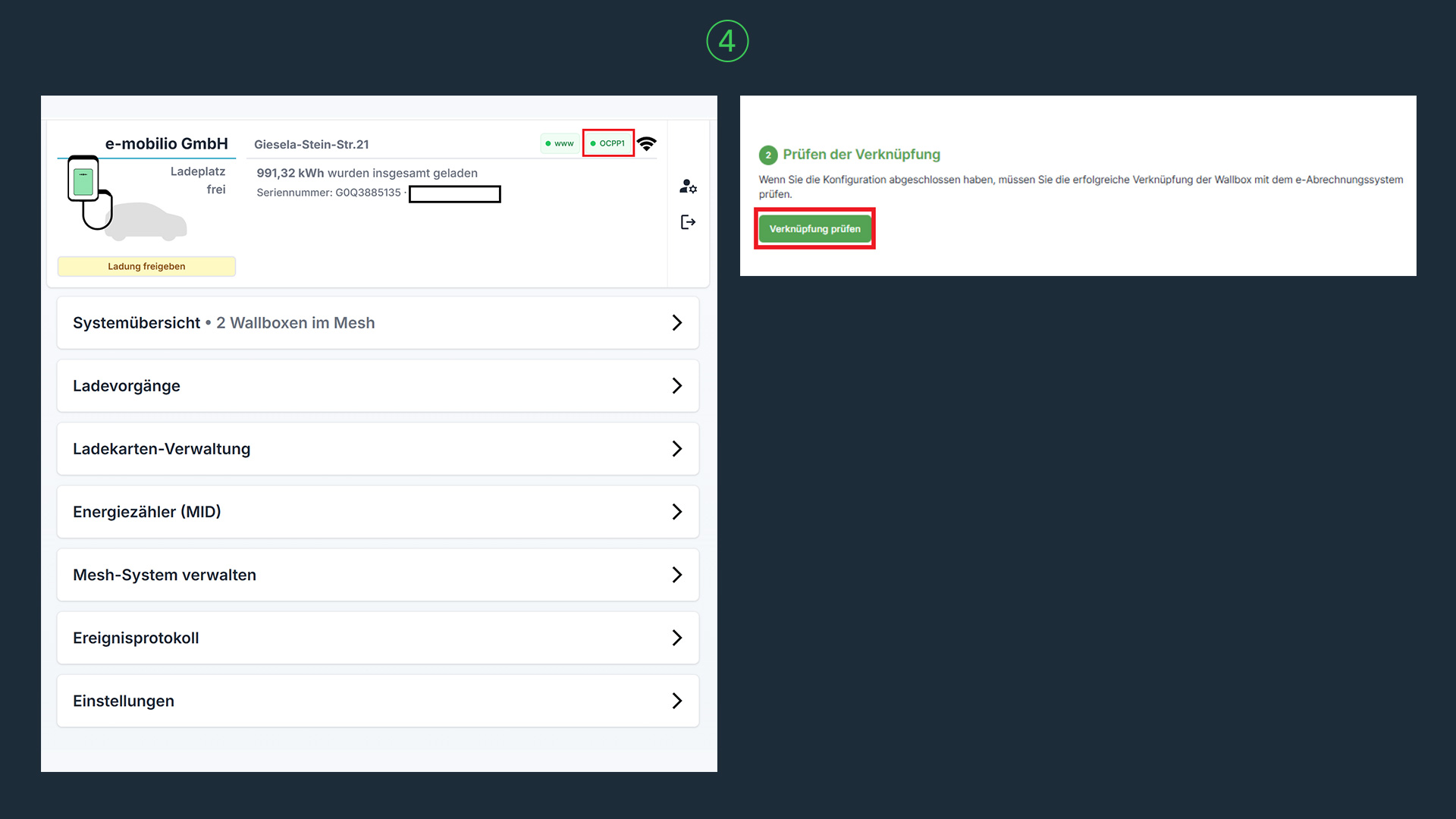

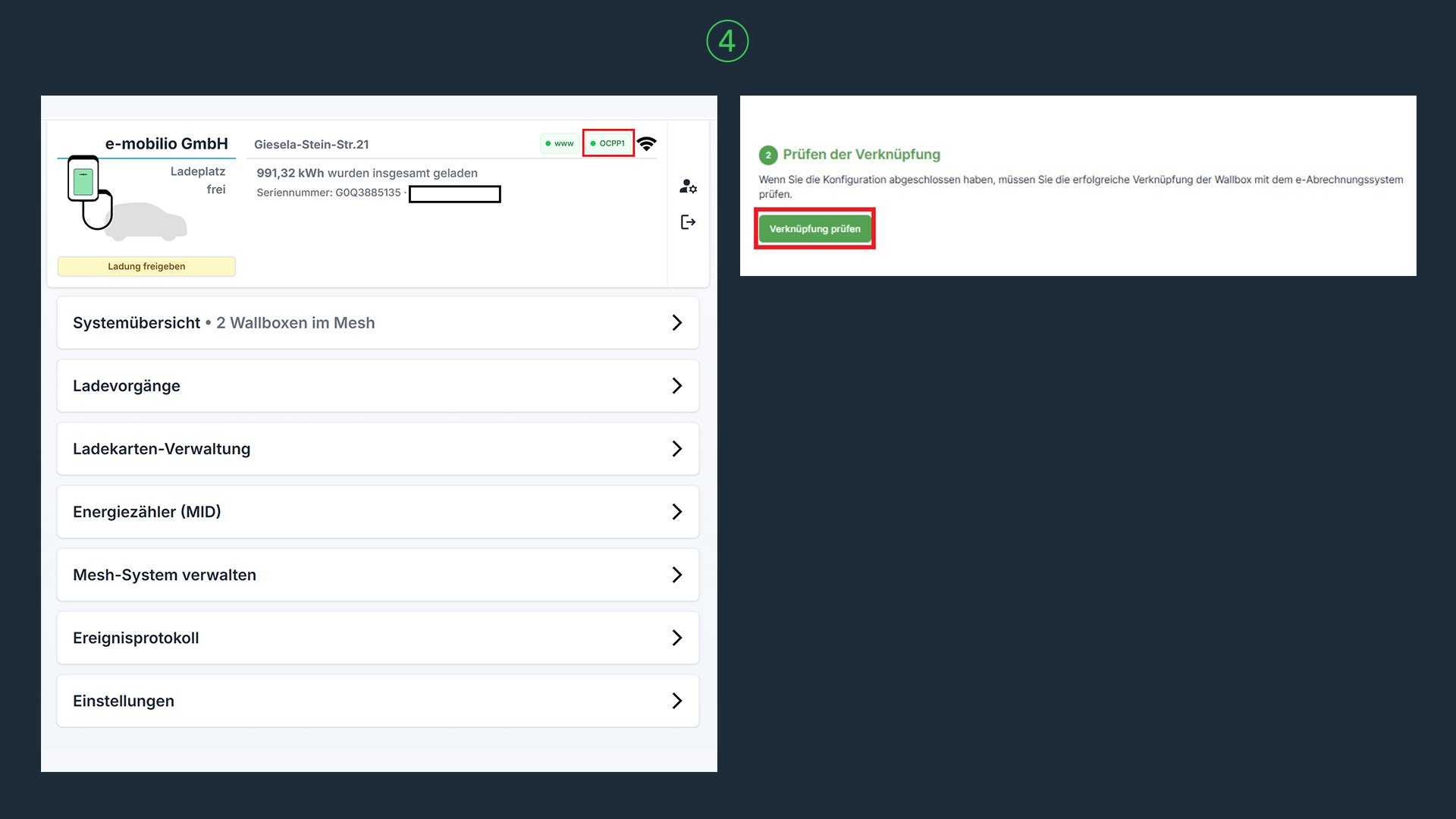

Schritt 4:
OCPP-Verbindung überprüfen

Bild-4-Sep-28-2026-02-12-41-7579-PM
  • Nachdem die Ladestation neu gestartet wurde, melden Sie sich erneut an der Ladestation an. Gehen Sie dabei wie in Schritt 1 beschrieben vor.
  • Auf der Startseite sollte die Anzeige „OCPP1“ oben rechts grün leuchten. Dies bedeutet, dass die Verbindung zum Backend erfolgreich hergestellt wurde.
  • Falls die Anzeige nicht grün leuchtet, überprüfen und wiederholen Sie bitte die Schritte 2 und 3.
  • Bei erfolgreicher OCPP-Verbindung klicken Sie anschließend im Mitarbeiterportal auf „Verknüpfung prüfen“.
  • Erst danach können Sie Ihre Ladestation mit Ihrer e-mobilio-Ladekarte nutzen.
Nachdem die Ladestation neu gestartet wurde, melden Sie sich erneut an der Ladestation an. Gehen Sie dabei wie in Schritt 1 beschrieben vor. Auf der Startseite sollte die Anzeige „OCPP1“ oben rechts grün leuchten. Dies bedeutet, dass die Verbindung zum Backend erfolgreich hergestellt wurde. Falls die Anzeige nicht grün leuchtet, überprüfen und wiederholen Sie bitte die Schritte 2 und 3. Bei erfolgreicher OCPP-Verbindung klicken Sie anschließend im Mitarbeiterportal auf „Verknüpfung prüfen“. Erst danach können Sie Ihre Ladestation mit Ihrer e-mobilio-Ladekarte nutzen.

 Die Konfiguration ist jetzt abgeschlossen.

Nach Abschluss aller Einstellungen starten Sie Ihre Ladestation bitte neu und warten Sie den Verbindungsaufbau ab. Prüfen Sie den Verbindungsstatus Ihrer Ladestation im e-Mitarbeiterportal und führen Sie einen Test-Ladevorgang durch.

Warnhinweis für die Softwarekonfiguration
Ihrer Wallbox

Diese Anleitung beschreibt die softwareseitige Konfiguration und technische Anbindung der Wallbox an das Abrechnungssystem von e-mobilio. Diese Anleitung setzt voraus, dass die Wallbox bereits ordnungsgemäß installiert und grundsätzlich betriebsbereit ist.

Die Konfiguration erfolgt ausschließlich über die in dieser Anleitung genannte Software bzw. Bedienoberfläche (z. B. App, Web-Portal, Display).

Diese Anleitung umfasst keine Installation der Wallbox und keine Arbeiten an der Verkabelung oder an sonstigen spannungsführenden Bauteilen. Öffnen Sie die Wallbox nicht und nehmen Sie keine Veränderungen an elektrischen Anschlüssen oder internen Komponenten vor. Dies ist für die hier beschriebene Konfiguration nicht erforderlich und darf ausschließlich durch eine qualifizierte Elektrofachkraft bzw. nach den Vorgaben des Wallbox-Herstellers erfolgen.

Beachten Sie stets vorrangig die Sicherheits-, Bedienungs- und Installationshinweise des Wallbox-Herstellers, insbesondere die dort beschriebenen elektrotechnischen Sicherheitsregeln.

Weicht ein Schritt in dieser Anleitung im Einzelfall von den Vorgaben des Herstellers ab, setzt er einen Eingriff in die elektrische Installation voraus oder sind Sie sich über die sichere Durchführung nicht sicher, brechen Sie die Konfiguration ab. Wenden Sie sich in diesem Fall an eine qualifizierte Elektrofachkraft, den Hersteller-Support oder unseren Support.

e-mobilio haftet nicht für Schäden, die dadurch entstehen, dass von dieser Anleitung abgewichen wird oder die Hinweise nicht berücksichtigt werden. Dieser Haftungsausschluss gilt nicht, soweit ein vorsätzliches oder grob fahrlässiges Verhalten von e-mobilio zugrunde liegt. Dieser Haftungsausschluss gilt ebenfalls nicht bei einfacher Fahrlässigkeit, sofern Leben, Körper oder Gesundheit oder eine wesentliche Vertragspflicht (d. h. eine Pflicht, deren Erfüllung die ordnungsgemäße Durchführung des Vertrags überhaupt erst ermöglicht und auf deren Einhaltung regelmäßig vertraut werden darf) verletzt wird; im Fall einer Verletzung wesentliche Vertragspflichten ist die Haftung von e-mobilio auf den bei Vertragsschluss vorhersehbaren und vertragstypischen Schaden begrenzt. Zwingende gesetzliche Haftungsvorschriften, insbesondere das Produkthaftungsgesetz, bleiben unberührt.
