Huawei SCharger-7KS-S0: OCPP–Konfiguration mit dem e‑mobilio e‑Abrechnungssystem
Warnhinweis für die Softwarekonfiguration Ihrer Wallbox
Diese Anleitung beschreibt die softwareseitige Konfiguration und technische Anbindung der Wallbox an das Abrechnungssystem von e-mobilio. Diese Anleitung umfasst keine Installation der Wallbox und keine Arbeiten an der Verkabelung oder an sonstigen spannungsführenden Bauteilen. Öffnen Sie die Wallbox nicht und nehmen Sie keine Veränderungen an elektrischen Anschlüssen oder internen Komponenten vor. Dies ist für die hier beschriebene Konfiguration nicht erforderlich und darf ausschließlich durch eine qualifizierte Elektrofachkraft bzw. nach den Vorgaben des Wallbox-Herstellers erfolgen.
Schritt-für-Schritt-Anleitung
OCPP-Konfiguration:
Huawei SCharger-7KS-S0
Voraussetzungen
- Huawei FusionSolar-App.
- Stellen Sie sicher, dass Ihre Huawei-Wallbox eingeschaltet und mit dem Internet verbunden ist.
- Ihre persönliche Kommunikations-ID von e-mobilio.
Schritt 1:
FusionSolar-App starten
- Öffnen Sie die Huawei FusionSolar-App auf Ihrem Smartphone.
- Melden Sie sich mit Ihrem Benutzerkonto an.
- Wählen Sie Ihre Huawei-Wallbox aus.
Schritt 2:
Kommunikationseinstellungen aufrufen
- Öffnen Sie die Geräteeinstellungen.
- Navigieren Sie zu den Kommunikationseinstellungen.
- Wählen Sie den Menüpunkt „Comm. parameters“ (Kommunikationsparameter).
Hinweis
Die Menüführung kann je nach Softwareversion abweichen. Gegebenenfalls benötigen Sie den Installateurzugang.

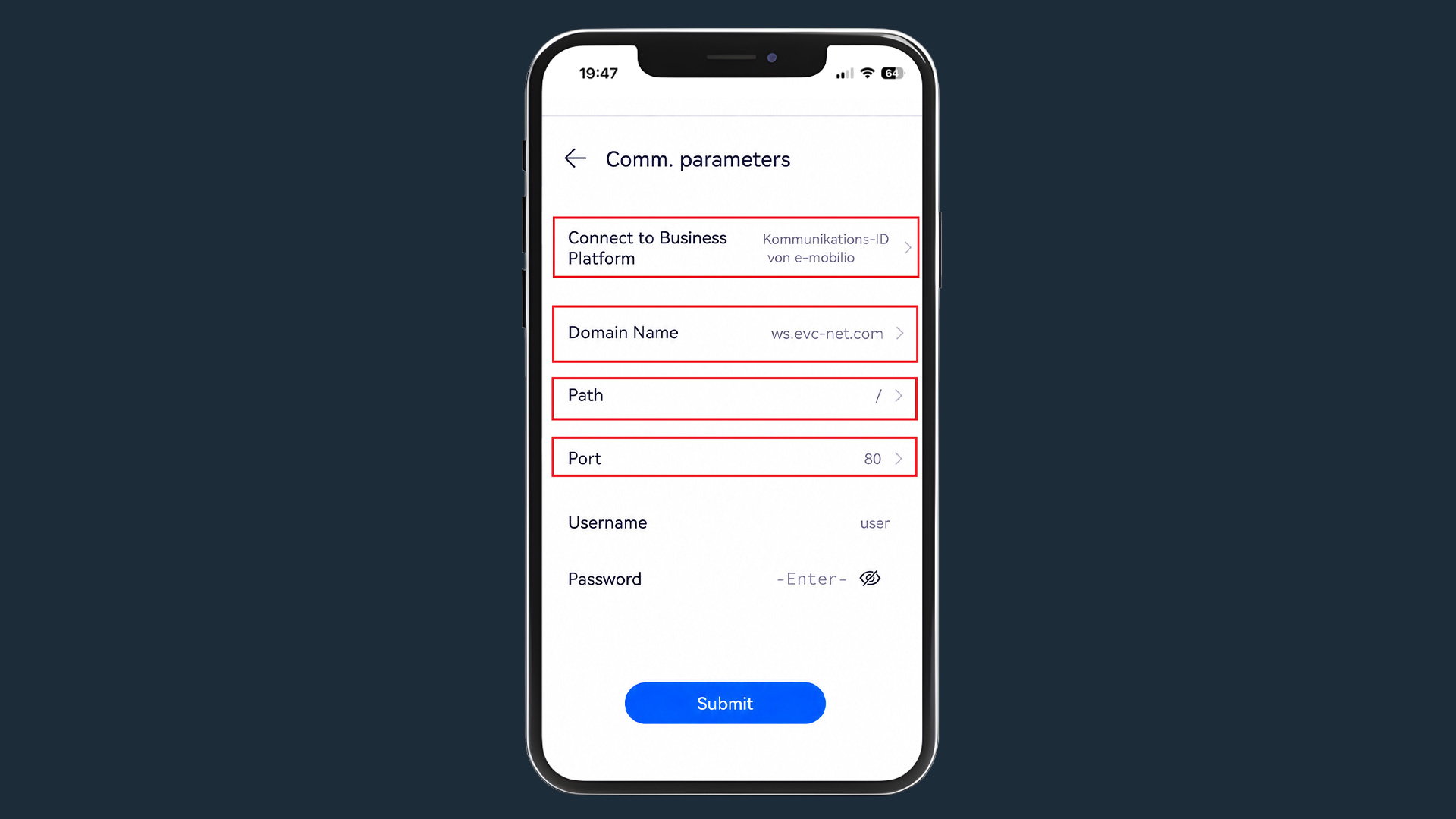

Schritt 3:
Verbindung zum e-Abrechnungssystem
|
Menüpunkt
|
Einstellung
|
|
Connect to Business Platform
|
Ihre Kommunikations-ID von e-mobilio
|
|
Domain Name
|
ws.evc-net.com
|
|
Path
|
/
|
|
Port
|
80
|
|
Username
|
Leer
|
|
Password
|
Leer
|
Nachdem Sie alle Angaben eingetragen haben, bestätigen Sie diese über die Schaltfläche „Submit“.
Hinweis
Die Kommunikations-ID erhalten Sie direkt von e-mobilio. Diese dient dazu, Ihre Wallbox eindeutig unserem e-Abrechnungssystem zuzuordnen.
Schritt 4:
Verbindungsstatus überprüfen
- Öffnen Sie das e-Mitarbeiterportal.
- Wählen Sie Ihre registrierte Ladestation aus.
- Überprüfen Sie den aktuellen Verbindungsstatus.
Hinweis
Sobald Ihre Ladestation als verbunden angezeigt wird, können Sie mit dem Funktionstest fortfahren.
Schritt 5:
Test-Ladevorgang starten
-
Verbinden Sie Ihr Elektrofahrzeug mit der Wallbox.
-
Halten Sie Ihre von e-mobilio bereitgestellte RFID-Ladekarte an das RFID-Lesegerät.
-
Prüfen Sie, ob der Ladevorgang erfolgreich freigegeben und gestartet wird.
Schritt 6:
Fehlerbehebung
- Ihre Kommunikations-ID
- Screenshots der OCPP- und Kommunikationseinstellungen
- Eine kurze Beschreibung des Problems
- Datum und Uhrzeit eines fehlgeschlagenen Ladeversuchs
Die Konfiguration ist jetzt abgeschlossen.
Warnhinweis für die Softwarekonfiguration Ihrer Wallbox
Diese Anleitung beschreibt die softwareseitige Konfiguration und technische Anbindung der Wallbox an das Abrechnungssystem von e-mobilio. Diese Anleitung setzt voraus, dass die Wallbox bereits ordnungsgemäß installiert und grundsätzlich betriebsbereit ist.
Die Konfiguration erfolgt ausschließlich über die in dieser Anleitung genannte Software bzw. Bedienoberfläche (z. B. App, Web-Portal, Display).
Diese Anleitung umfasst keine Installation der Wallbox und keine Arbeiten an der Verkabelung oder an sonstigen spannungsführenden Bauteilen. Öffnen Sie die Wallbox nicht und nehmen Sie keine Veränderungen an elektrischen Anschlüssen oder internen Komponenten vor. Dies ist für die hier beschriebene Konfiguration nicht erforderlich und darf ausschließlich durch eine qualifizierte Elektrofachkraft bzw. nach den Vorgaben des Wallbox-Herstellers erfolgen.
Beachten Sie stets vorrangig die Sicherheits-, Bedienungs- und Installationshinweise des Wallbox-Herstellers, insbesondere die dort beschriebenen elektrotechnischen Sicherheitsregeln.
Weicht ein Schritt in dieser Anleitung im Einzelfall von den Vorgaben des Herstellers ab, setzt er einen Eingriff in die elektrische Installation voraus oder sind Sie sich über die sichere Durchführung nicht sicher, brechen Sie die Konfiguration ab. Wenden Sie sich in diesem Fall an eine qualifizierte Elektrofachkraft, den Hersteller-Support oder unseren Support.
e-mobilio haftet nicht für Schäden, die dadurch entstehen, dass von dieser Anleitung abgewichen wird oder die Hinweise nicht berücksichtigt werden. Dieser Haftungsausschluss gilt nicht, soweit ein vorsätzliches oder grob fahrlässiges Verhalten von e-mobilio zugrunde liegt. Dieser Haftungsausschluss gilt ebenfalls nicht bei einfacher Fahrlässigkeit, sofern Leben, Körper oder Gesundheit oder eine wesentliche Vertragspflicht (d. h. eine Pflicht, deren Erfüllung die ordnungsgemäße Durchführung des Vertrags überhaupt erst ermöglicht und auf deren Einhaltung regelmäßig vertraut werden darf) verletzt wird; im Fall einer Verletzung wesentliche Vertragspflichten ist die Haftung von e-mobilio auf den bei Vertragsschluss vorhersehbaren und vertragstypischen Schaden begrenzt. Zwingende gesetzliche Haftungsvorschriften, insbesondere das Produkthaftungsgesetz, bleiben unberührt.
