Elli Charger Pro 2: OCPP–Konfiguration mit dem e‑mobilio e‑Abrechnungssystem

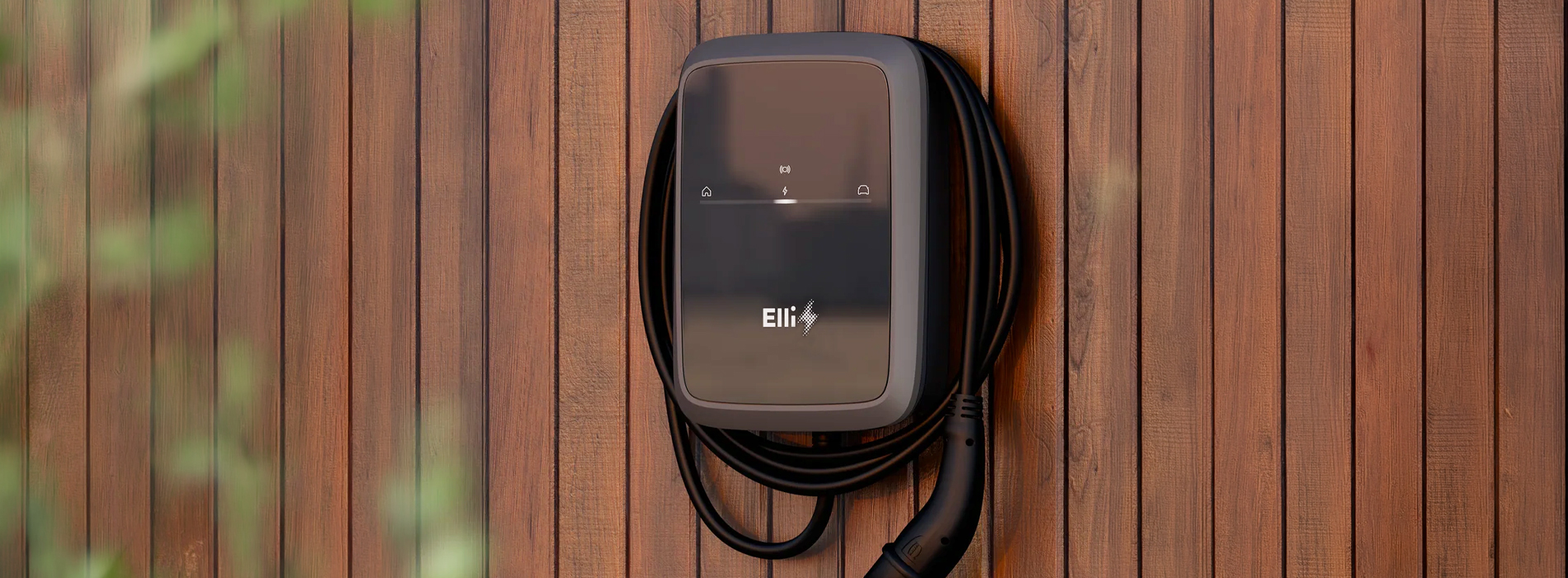

header_elli

Warnhinweis für die Softwarekonfiguration Ihrer Wallbox

Diese Anleitung beschreibt die softwareseitige Konfiguration und technische Anbindung der Wallbox an das Abrechnungssystem von e-mobilio. Diese Anleitung umfasst keine Installation der Wallbox und keine Arbeiten an der Verkabelung oder an sonstigen spannungsführenden Bauteilen. Öffnen Sie die Wallbox nicht und nehmen Sie keine Veränderungen an elektrischen Anschlüssen oder internen Komponenten vor. Dies ist für die hier beschriebene Konfiguration nicht erforderlich und darf ausschließlich durch eine qualifizierte Elektrofachkraft bzw. nach den Vorgaben des Wallbox-Herstellers erfolgen.

Bitte beachten Sie den Warnhinweis am Seitenende >

Elli Charger Pro 2

Schritt-für-Schritt-Anleitung

OCPP-Konfiguration:
Elli Charger Pro 2 Serie & e-mobilio e-Abrechnungssystem

Voraussetzungen

  • Die Ladestation an die Stromversorgungangeschlossen und betriebsbereit ist
  • Eine stabile Internetverbindung über WLAN, LAN oder Sim besteht
  • Die Zugangsdaten der Ladestation bekannt sind
  • Die von e-mobilio bereitgestellte Kommunikations-ID vorliegt.

 Schritt 1:
Anmeldung an der Ladestation

  • Öffnen Sie die Konfigurationsoberfläche Ihrer Elli Charger Pro 2 Ladestation.
  • Melden Sie sich mit Ihren Zugangsdaten als Service-User an.
  • Navigieren Sie zum Menüpunkt „Verbindungen → Backendverbindung (OCPP)“.
  • Klicken Sie neben dem Verbindungsstatus auf den Pfeil „>“, um die Verbindungseinstellungen zu öffnen.
  • Falls bereits eine Backendverbindung hinterlegt ist, entfernen Sie die bisherigen Einträge, bevor Sie die neuen Verbindungsdaten eingeben.
Öffnen Sie die Konfigurationsoberfläche Ihrer Elli Charger Pro 2 Ladestation. Melden Sie sich mit Ihren Zugangsdaten als Service-User an. Navigieren Sie zum Menüpunkt „Verbindungen → Backendverbindung (OCPP)“. Klicken Sie neben dem Verbindungsstatus auf den Pfeil „>“, um die Verbindungseinstellungen zu öffnen. Falls bereits eine Backendverbindung hinterlegt ist, entfernen Sie die bisherigen Einträge, bevor Sie die neuen Verbindungsdaten eingeben.

Schritt 2:
 OCPP-Verbindung konfigurieren

  • Bitte stellen Sie sicher, dass die OCPP-Funktion aktiviert ist.
  • Tragen Sie anschließend folgende Einstellungen ein:
    Einstellung
    Wert
    OCPP aktiviert
    Ja
    OCPP-Version
    2.0.1
    Backend-Port
    80
    Benutzername
    Leer lassen
    Passwort
    Leer lassen
    TLS-Verschlüsselung
    Deaktiviert
    Ladepunkt-ID / EVSE-ID
    Wird von e-mobilio mitgeteilt
Bitte stellen Sie sicher, dass die OCPP-Funktion aktiviert ist. Tragen Sie anschließend folgende Einstellungen ein: Einstellung Wert OCPP aktiviert Ja OCPP-Version 2.0.1 Backend-Port 80 Benutzername Leer lassen Passwort Leer lassen TLS-Verschlüsselung Deaktiviert Ladepunkt-ID / EVSE-ID Wird von e-mobilio mitgeteilt

 Schritt 3:
Backend-Adresse entsprechend der Verbindungsart

  • Je nachdem, wie Ihre Ladestation mit dem Internet verbunden ist, muss die passende Backend-Adresse eingetragen werden.
    Bei Internetverbindung über WLAN oder LAN:
    ws://ws.evc-net.com
    Bei Internetverbindung über die integrierte SIM-Karte (Mobilfunk):
    ws://ws-private.evc-net.com/
    WICHTIG! Bitte verwenden Sie ausschließlich die Backend-Adresse, die zu Ihrer Verbindungsart passt.
  • Die individuelle Ladepunkt-ID / EVSE-ID erhalten Sie direkt von e-mobilio. Diese muss exakt wie mitgeteilt eingetragen werden, damit die Ladestation dem richtigen Ladepunkt im Abrechnungssystem zugeordnet werden kann.
Je nachdem, wie Ihre Ladestation mit dem Internet verbunden ist, muss die passende Backend-Adresse eingetragen werden. Bei Internetverbindung über WLAN oder LAN: ws://ws.evc-net.com Bei Internetverbindung über die integrierte SIM-Karte (Mobilfunk): ws://ws-private.evc-net.com/ WICHTIG! Bitte verwenden Sie ausschließlich die Backend-Adresse, die zu Ihrer Verbindungsart passt. Die individuelle Ladepunkt-ID / EVSE-ID erhalten Sie direkt von e-mobilio. Diese muss exakt wie mitgeteilt eingetragen werden, damit die Ladestation dem richtigen Ladepunkt im Abrechnungssystem zugeordnet werden kann.

 Schritt 4:
 Einstellungen speichern

  • Überprüfen Sie alle eingetragenen Verbindungsdaten.
  • Speichern Sie die Einstellungen.
  • Warten Sie einige Minuten, bis die Ladestation die Verbindung zum OCPP-Backend aufgebaut ist.
  • Überprüfen Sie anschließend den Verbindungsstatus in der Konfigurationsoberfläche.
Überprüfen Sie alle eingetragenen Verbindungsdaten. Speichern Sie die Einstellungen. Warten Sie einige Minuten, bis die Ladestation die Verbindung zum OCPP-Backend aufgebaut ist. Überprüfen Sie anschließend den Verbindungsstatus in der Konfigurationsoberfläche.

 Schritt 5:
 Überprüfung im Mitarbeiterportal

  • Prüfen Sie den Verbindungsstatus Ihrer Ladestation im e-Mitarbeiterportal.
  • Sobald die Ladestation als verbunden angezeigt wird, führen Sie bitte einen Test-Ladevorgang mit Ihrer von e-mobilio bereitgestellten RFID-Ladekarte durch.
  • Überprüfen Sie anschließend, ob der Ladevorgang erfolgreich gestartet und im Mitarbeiterportal erfasst wurde.
Prüfen Sie den Verbindungsstatus Ihrer Ladestation im e-Mitarbeiterportal. Sobald die Ladestation als verbunden angezeigt wird, führen Sie bitte einen Test-Ladevorgang mit Ihrer von e-mobilio bereitgestellten RFID-Ladekarte durch. Überprüfen Sie anschließend, ob der Ladevorgang erfolgreich gestartet und im Mitarbeiterportal erfasst wurde.

 Schritt 6:
 Fehlerbehebung bei Verbindungsproblemen

  • Sollte keine Verbindung zum Backend hergestellt werden können, überprüfen Sie bitte folgende Punkte:
    • Besteht eine aktive Internetverbindung über WLAN, LAN oder Mobilfunk?
    • Wurde die korrekte Backend-Adresse für die jeweilige Verbindungsart eingetragen?
    • Ist OCPP aktiviert und die Version 2.0.1 ausgewählt?
    • Wurde die von e-mobilio mitgeteilte Ladepunkt-ID korrekt übernommen?
    • Ist die TLS-Verschlüsselung deaktiviert?
    • Wurden die Einstellungen gespeichert?
  • Sollte weiterhin keine Verbindung möglich sein, wenden Sie sich bitte an den technischen Support von e-mobilio.
Sollte keine Verbindung zum Backend hergestellt werden können, überprüfen Sie bitte folgende Punkte: • Besteht eine aktive Internetverbindung über WLAN, LAN oder Mobilfunk? • Wurde die korrekte Backend-Adresse für die jeweilige Verbindungsart eingetragen? • Ist OCPP aktiviert und die Version 2.0.1 ausgewählt? • Wurde die von e-mobilio mitgeteilte Ladepunkt-ID korrekt übernommen? • Ist die TLS-Verschlüsselung deaktiviert? • Wurden die Einstellungen gespeichert? Sollte weiterhin keine Verbindung möglich sein, wenden Sie sich bitte an den technischen Support von e-mobilio.

 Die Konfiguration ist jetzt abgeschlossen.

Nach Abschluss aller Einstellungen starten Sie Ihre Ladestation bitte neu und warten Sie den Verbindungsaufbau ab. Prüfen Sie den Verbindungsstatus Ihrer Ladestation im e-Mitarbeiterportal und führen Sie einen Test-Ladevorgang durch.

Warnhinweis für die Softwarekonfiguration
Ihrer Wallbox

Diese Anleitung beschreibt die softwareseitige Konfiguration und technische Anbindung der Wallbox an das Abrechnungssystem von e-mobilio. Diese Anleitung setzt voraus, dass die Wallbox bereits ordnungsgemäß installiert und grundsätzlich betriebsbereit ist.

Die Konfiguration erfolgt ausschließlich über die in dieser Anleitung genannte Software bzw. Bedienoberfläche (z. B. App, Web-Portal, Display).

Diese Anleitung umfasst keine Installation der Wallbox und keine Arbeiten an der Verkabelung oder an sonstigen spannungsführenden Bauteilen. Öffnen Sie die Wallbox nicht und nehmen Sie keine Veränderungen an elektrischen Anschlüssen oder internen Komponenten vor. Dies ist für die hier beschriebene Konfiguration nicht erforderlich und darf ausschließlich durch eine qualifizierte Elektrofachkraft bzw. nach den Vorgaben des Wallbox-Herstellers erfolgen.

Beachten Sie stets vorrangig die Sicherheits-, Bedienungs- und Installationshinweise des Wallbox-Herstellers, insbesondere die dort beschriebenen elektrotechnischen Sicherheitsregeln.

Weicht ein Schritt in dieser Anleitung im Einzelfall von den Vorgaben des Herstellers ab, setzt er einen Eingriff in die elektrische Installation voraus oder sind Sie sich über die sichere Durchführung nicht sicher, brechen Sie die Konfiguration ab. Wenden Sie sich in diesem Fall an eine qualifizierte Elektrofachkraft, den Hersteller-Support oder unseren Support.

e-mobilio haftet nicht für Schäden, die dadurch entstehen, dass von dieser Anleitung abgewichen wird oder die Hinweise nicht berücksichtigt werden. Dieser Haftungsausschluss gilt nicht, soweit ein vorsätzliches oder grob fahrlässiges Verhalten von e-mobilio zugrunde liegt. Dieser Haftungsausschluss gilt ebenfalls nicht bei einfacher Fahrlässigkeit, sofern Leben, Körper oder Gesundheit oder eine wesentliche Vertragspflicht (d. h. eine Pflicht, deren Erfüllung die ordnungsgemäße Durchführung des Vertrags überhaupt erst ermöglicht und auf deren Einhaltung regelmäßig vertraut werden darf) verletzt wird; im Fall einer Verletzung wesentliche Vertragspflichten ist die Haftung von e-mobilio auf den bei Vertragsschluss vorhersehbaren und vertragstypischen Schaden begrenzt. Zwingende gesetzliche Haftungsvorschriften, insbesondere das Produkthaftungsgesetz, bleiben unberührt.
